排油煙機和冷凝機噪音治理施工方案
福州通湖路BC地塊排油煙機和冷凝機組在運作時，噪聲比較大；排油煙機左側距3.5米處左側一樓的一雅間：油煙機噪聲58dB(A)；冷凝機組右側距5米處二樓的一雅間：冷凝機組噪聲60dB(A)；嚴重影響雅間優雅的聲環境；上瑞集團公司領導非常重視，上瑞集團的馮工特邀請我司開展噪聲治理方案設計。并要求我司對各噪聲源進行降噪處理。我司的技術人員于2015年5月17.18日到現場觀測并制定降噪解決方案。
二、主要設計規范及依據
《聲環境質量標準》（GB3096-2008）；
《工業企業廠界環境噪聲排放標準》(GB 12348-2008)；
《工業企業噪聲控制設計規范》（GB/T50087-2013）；
《工業企業設計衛生標準》GBZ1-2010；
《聲屏障聲學設計和測量規范》（HJ/T 90-2004）；
《環境保護產品技術要求 隔聲門》（HJ/T 379-2007）；
《環境保護產品技術要求 通風消聲器》（HJ/T 2523-2012）；
《風機用消聲器 技術條件》（JB/T 6891-2004）；
《聲學名詞術語》（GB 3947-1996）；
《聲學 消聲器測量方法》（GB/T 4760－1995）；
《隔聲的檢測標準》 GB/T50121-2005；
《建筑鋼結構焊接規程》JGJ81-2002；
《高層民用建筑鋼結構技術規程》JGJ99-98；
《建筑工程施工現場供用電安全規范》GB50194-93；
《工程測量規范》GB50026-93；
《組合鋼模板技術規范》GB50214-2001；
《建筑施工安全檢查標準》JGJ59-99；
《氣焊、手工電弧焊及氣體保護焊焊縫坡口形式及尺寸》 GB985-88；
《埋弧焊焊縫坡口形式及尺寸》 GB986-88；
《鋼焊縫手工超聲波探傷方法和探傷結果分組表》 GB11345-88；
其它相關現行國家標準、規范和規程；
本項目包括但不限于以上標準及規范，所涉及的規程、規范、標準均有可能被修訂，以最新版本為準，并遵守現行與之相關的各種國家和現行標準、規范。
三、執行標準
滿足《聲環境質量標準》（GB3096-2008）——1類標準：既晝間55dB(A)，夜間45dB(A)。
|
標準類別 |
城市五類區域 |
環境噪聲限值 dB(A) |
|
|
晝間 |
夜間 |
||
|
0 |
適用于療養區、高級別墅區、高級賓館區等特別需要安靜的區域。位于城郊和鄉村的這一類區域分別按嚴于0類標準5 dB(A)執行。 |
50 |
40 |
|
1 |
適用于以居住、文教機關為主的的區域。鄉村居住環境可參照執行該類標準。 |
55 |
45 |
|
2 |
適用于居住、商業、工業混雜區。 |
60 |
55 |
|
3 |
適用于工業區 |
65 |
55 |
|
4 |
適用于城市中的道路交通干線道路兩側區域，穿越城區的內河航道兩側區域。穿越城區的鐵路主、次干線兩側區域的背景噪聲（指不通過列車時的噪聲水平）限值也執行該類標準。 |
70 |
55 |
四、本次設計要點
4.1 實現降噪目標
經治理后直接影響的兩個雅間滿足《聲環境質量標準》（GB3096-2008）——1類標準：既晝間55dB(A)，夜間45dB(A)。
4.2 結構
（1）便于檢修和裝卸，降噪設施宜采用拼裝式單元結構，選取質輕、隔聲性能良好的輕質復合結構，方便拆卸與安裝。
（2）降噪設施選用材料具有防火、防潮、耐腐等特殊環境需求。
（3）降噪設施具有通風散熱功能，不影響設備的正常運行。
（4）降噪設施結構安全牢固，可多次拆卸與安裝不變形。
（5）外觀美觀。
五、噪聲源分析與注意事項
5.1 噪聲源分析
冷凝機組噪聲主要是由設備運行時產生的空氣摩擦動力性（排風扇排風噪聲和設備運行時的機械噪聲；由于雅間側面較近，所以噪聲輻射的強度就相對較大。
5.2 注意事項
這種噪聲，以空氣動力性（排風扇）噪聲為最強，其它如機械噪聲等，在設備正常運行時都是次要的。根據油煙機和冷凝機組產生噪聲的頻譜分析，其特點是主要為高頻。
六、降噪技術方案
按整體規劃，抓重點的原則，主要對冷凝機組的排風扇噪聲和油煙機排風口噪聲進行治理。

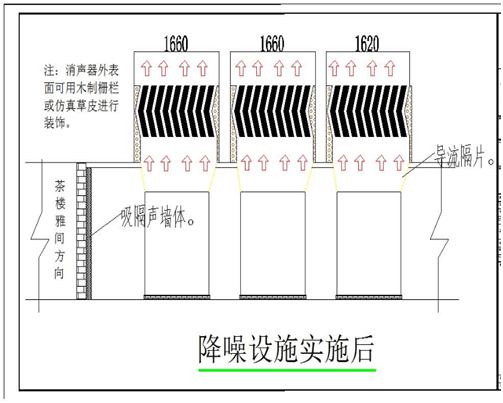

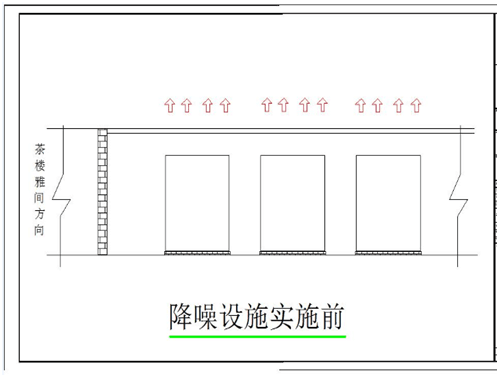

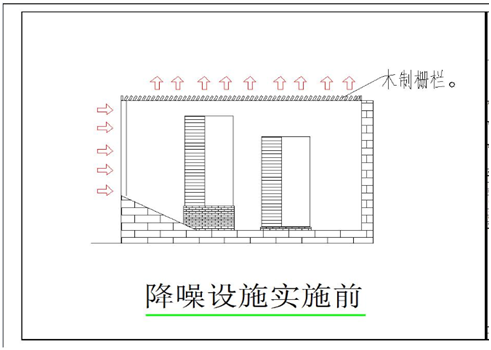

根據現場采集資料，結合我們公司以往治理項目的成功經驗，綜合分析冷凝機組和排油煙風機噪聲的特性及成本問題，主要采取消聲器、屏障吸隔聲的降噪措施，方案設計如下：（圖示）
詳見附件2：方案圖示
七、降噪效果估算
降噪設施實施后：影響面的雅間（無本底噪聲影響）控制罩晝間55dB(A)，夜間45dB(A)以內。
八、售后服務承諾
8.1、質量保證期維護保養服務計劃
1.質量保證期：自驗收合格簽字之日起，質保期為12個月。
2.在質量保證期內保證所供設備按文件中技術規格要求的性能運行。
3.在質量保證期內由于零、部件質量問題造成的零、部件損壞，我們將提供現場服務，免費維修更換損壞的零、部件，更換后的質量保證期相應延長。
4.保修期內或保修期外如設備出現故障，我方在接到通知后，8小時內響應，維修人員在48小時內可達到現場并開始維修，分析故障并提出可靠的處理方案，消除故障。如更換貨物或送修，在3個工作日內解決。
5.24小時客戶熱線服務電話：0591-83897752
8.2、質保期滿后維護保養服務方案
1.保修期為質量保證期滿開始計算，終身維護；
2.在保修期內對使用過程中的設備損壞和故障進行售后服務；
3.保修期內的服務是有償服務，提供的配件只收成本費；
4.保修外的服務：提供一條熱線電話以保證及時要求服務，24小時客戶服務電話：0591-83897752
